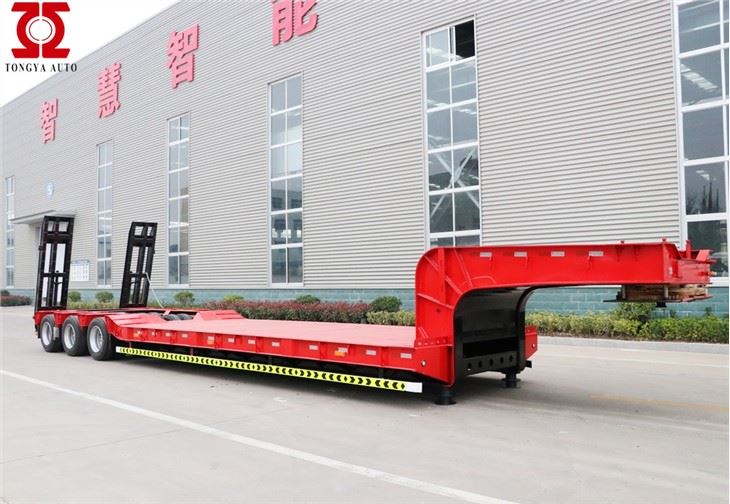

Reboque para Escavadeira

Capacidade de carregamento

55 T

Peso total

71.5 T

Dimensões:

Dimensão externa

14000*3000*2950 milímetros
(As dimensões finais dependem dos desenhos do projeto final)

Quadro:

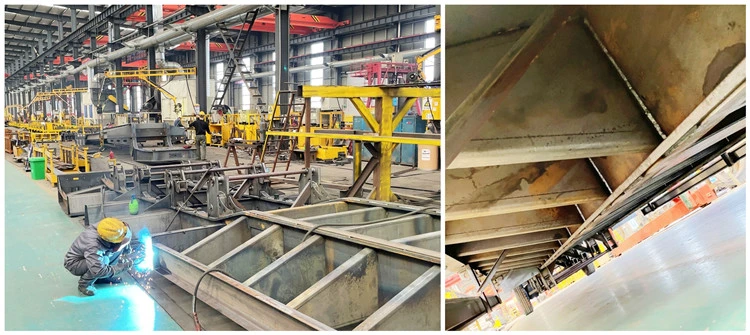

Tecnologia de design/soldadura

Heavy duty e durabilidade extra projetado;
soldagem por processos automáticos de Arco Submerso.

Feixe principal

Optando pelo aço Q345B de alta resistência,
Vigas principais de seção I soldadas de 520 mm de profundidade
Espessura da flange superior 20mm, largura 140mm;
Espessura inferior da flange 20mm, largura 140mm.
Espessura do flange médio 12mm;

Travessa

Aço especial U para serviço pesado

Feixe lateral

Feixe I de 250 mm de altura

Piso

placa de verificação de 5 mm de espessura

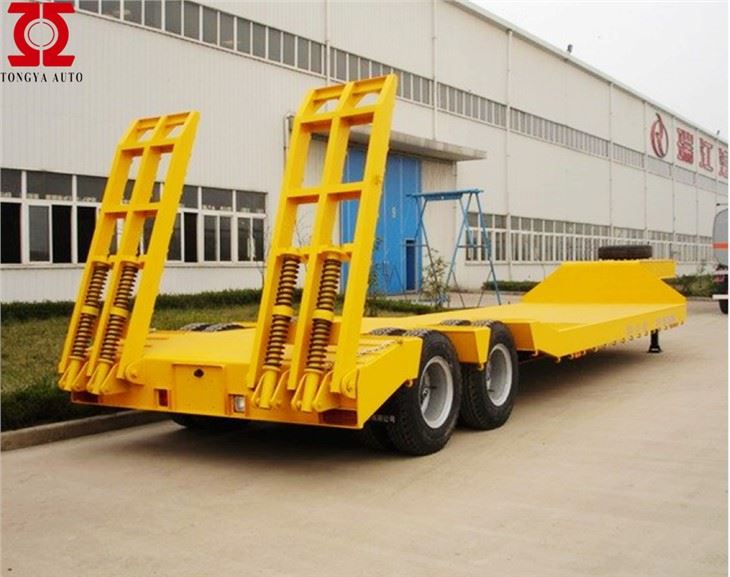

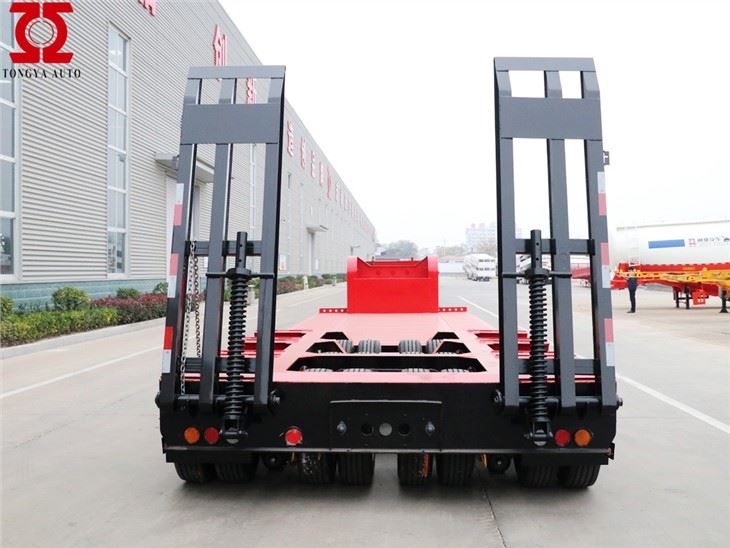

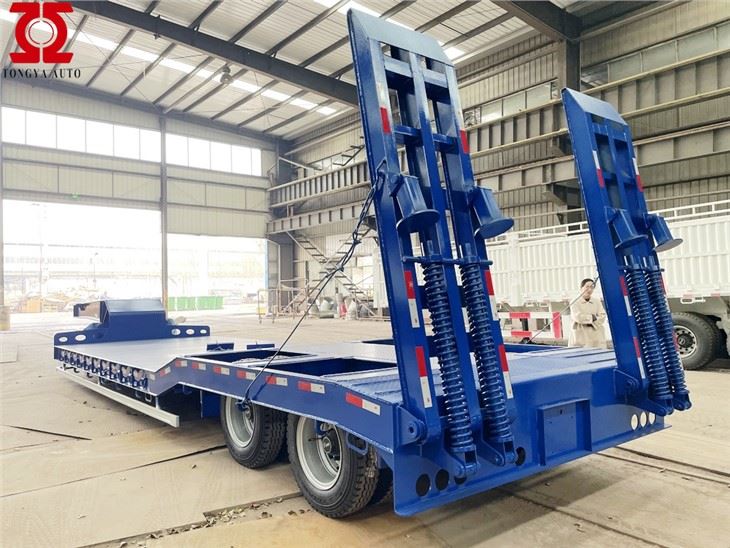

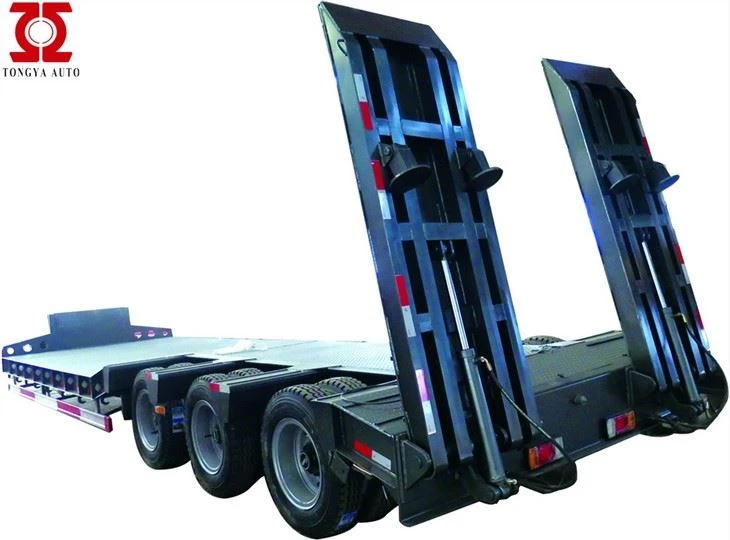

Escada traseira (rampas)

Escada de aço de mola de duas peças, (aço Q345B)

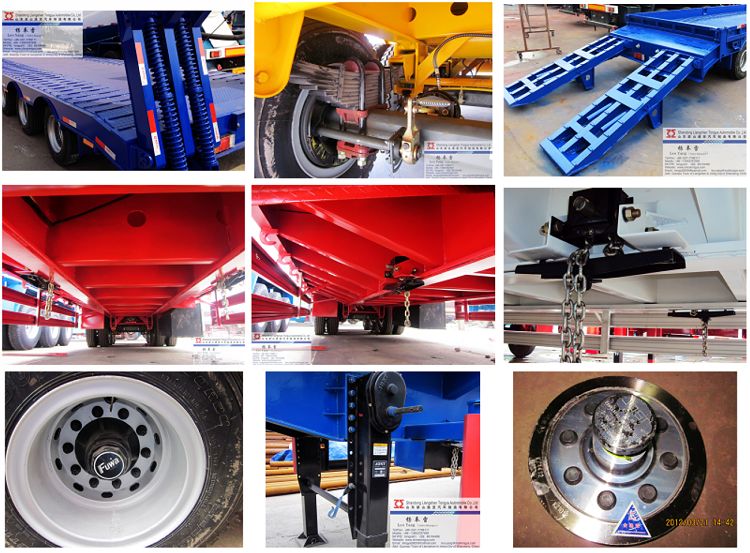

peças OEM:

Eixo

3 * 13T de capacidade, marca FUWA (melhor marca chinesa)

Chefão

2.00''/3,5'' pino mestre aparafusado, marca JOST

Suspensão

Suspensão undermount para serviço pesado com equalizadores,
Design americano (tipo de alta resistência)

Mola de Aço

10pcs mola de folha, 13mm de espessura, 90mm de largura

Pernas de pouso

Marca JOST, pernas de pouso de operação manual com sapata de areia

Especificações do pneu

8.25R20, marca Triangle (marca famosa chinesa)

Aro

6.5 (marca famosa chinesa)

Número de roda

13 peças (incluindo uma roda sobressalente)

Sistema de travagem

Válvula de relé WABCO;
Quatro câmaras de freio duplas e duas simples;
Duas unidades de conector de ar cobre padrão ISO.

Sistema ABS

Sem (pode ser escolhido livremente, 450 USD/set)

Elétrico:

Uma unidade de soquete 24V 7-pin ISO 1185; Luzes LED

　
　
　
Diversos:

Quadro

cor aconselhada pelo cliente

Marcação

Padrão

Guarda Lateral

Padrão

Portadores de Pneus Sobressalentes

Dois conjuntos de porta-rodas sobressalentes para serviço pesado

Caixa de ferramentas

Uma peça (1. 0*0. 5*0. 5m), sob o pescoço de ganso
(com 1 chave de pneu, 1 luva de gudgeon e 1 barra de manivela)

Nota: Todos os detalhes não mencionados serão projetados como a confirmação final com o cliente
